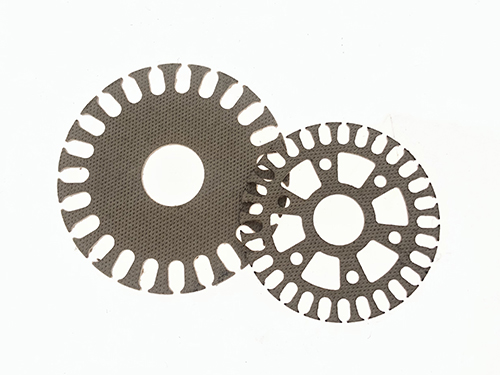

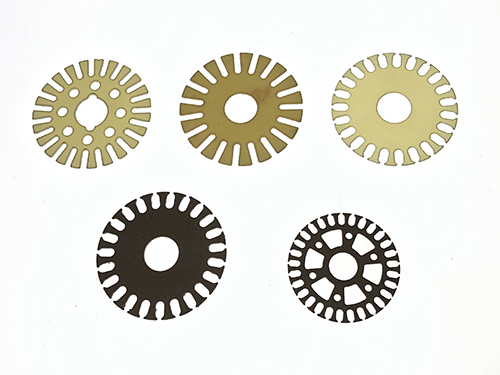

电机转子端片由转子铁芯、转子绕组和转轴等构成。

1.转子铁芯

电机转子端片是电机磁路的一部分．它和定子铁芯以及气隙共同构成电机的整个磁路。转子铁芯一般内0.5mm厚的硅钢片叠成。中、小型交流电机的转子铁芯大都是直接安装在电机轴上。大型交流电机的转子铁芯则安装在转子支架上，支架套在转轴上。

2.转子绕组的作用是感应电势、流过电流和产生电磁转矩，其结构形式有鼠笼型和绕线型两种。

1．鼠笼型转子

鼠笼型转子绕组是自行闭合的绕组。每个槽中插有一根导条，在伸出铁芯两端的槽口处，有两个端环分别把所有导条的两端连接起来。如果去掉铁芯，整个绕组的外形就好像一个“圆笼”，故称为鼠笼型转子。

2．绕线型转子

绕线型转子绕组和定子绕组相似，是用绝缘导线嵌置在转子铁芯槽内，且连接成星形的三相对称绕组。然后把三个小线端分别接到转子轴上的三个集电环，再通过电刷把电流引出来。绕线型转子的特点是可以通过集电环和电刷在转子绕组回路中接入外接电阻，用以实际效果为主电动机的启动性能，或调节电动机的转速。为了减少电刷的磨损，绕线型异步电机有时还装有提刷短路装置，以便当电机启动完毕而又不需要调节转速时，把电刷提起并同时将三个集电环短接。
